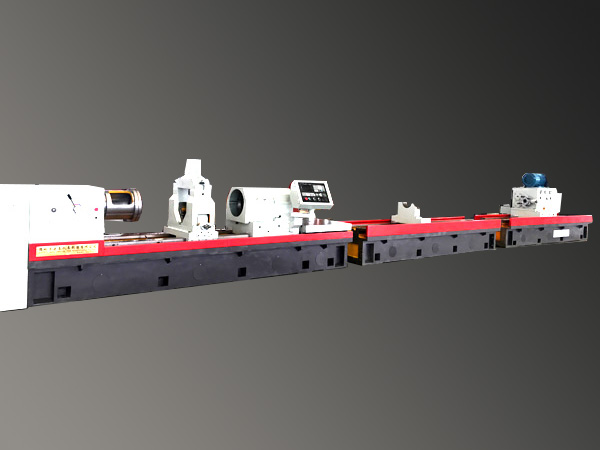

西藏T2120G深孔珩磨钻镗床
机床用途
该机床是加工圆柱形深孔零件的专用机床，适用于圆柱形深孔工件的钻镗削加工，镗孔时采用授油器供油，通过切削区，把切屑排向床头的排屑斗。钻孔时采用内排屑方式（BＡT）方式，即授油器供油，通过切屑区，把切屑由钻杆内部排向床身后部的排屑斗。
机床结构
机床采用PLC控制，授油器和进给拖板往复运动均采用伺服电机控制，传动采用居两导轨中部的齿条传动，保证了超长运动中进给传动的精度和刚性的要求。床体两侧安装保护，并采用地上油箱结构，改善了机床环境。机床可配备自动或手动涨缩高效组合刀具，大大提高了机床加工效率。
技术参数
|
主要技术参数 |
单 位 |
参数 |
|
钻孔直径范围 |
mm |
￠40-￠110 |
|
镗孔直径范围 |
mm |
200 |
|
中心高 |
Mm |
400 |
|
镗孔深度范围 |
mm |
1000-8000 |
|
卡盘直径 |
mm |
400 |
|
中心架夹持直径范围 |
mm |
50-400 |
|
主轴转速范围、级数 |
r/min |
60-1200 三级无极 |
|
给进速度范围 |
mm/min |
5-2000 (无级) |
|
主电机 |
kw |
N=30 |
|
进给电机 |
kw |
N=4.7 |
|
冷却泵电机 |
kw |
N=5.5 |
|
冷却系统额定压力 |
MPa |
2.5 |
|
冷却系统流量 |
L/min |
300 |
|
数控系统 |
|
KND-1000mM4 |
