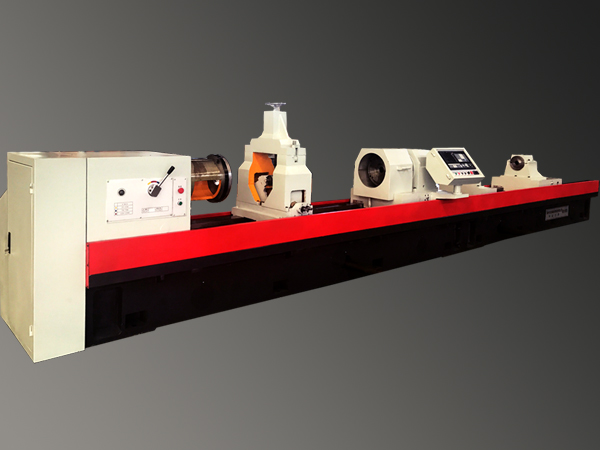

西藏T2220G深孔钻镗床
性能特点
该机床是专业加工圆柱形深孔工件的设备，如加工机床的主轴孔，各种机械液压缸、汽缸等圆柱形通孔、盲孔及阶梯孔。机床不但可以承担钻销、镗削，而且还可以进行滚压加工，钻削时采用内排屑法。机床床身刚性强，精度保持性好。主轴转速范围广，进给系统采用伺服电机驱动，能适应各种深孔加工工艺的需要。授油器紧固和工件顶紧采用液压装置，仪表显示，安全可靠。
该机床为系列产品，还可按用户要求设计制造各种特性产品。
|
项目名称 |
参数 |
单位 |
|
|
工作范围 |
|||
|
镗孔直径 |
200 |
mm |
|
|
钻孔直径范围 |
30-110 |
mm |
|
|
镗（钻）孔深度 |
1000-12000 |
mm |
|
|
工件夹持直径范围 |
60-300 |
mm |
|
|
主轴 |
|||
|
主轴中心高度 |
350 |
mm |
|
|
床头箱主轴孔径 |
75 |
mm |
|
|
主轴前端锥孔 |
85；1：20 |
mm |
|
|
主轴变速范围 |
61-1000 |
r/min 12级 |
|
|
进给参数 |
|||
|
进给速度范围（无级） |
5-260 |
mm/min（无级） |
|
|
托板快速移动速度 |
2 |
m/min |
|
|
电机 |
|||
|
主电机功率 |
30（钻）22（镗） |
kw |
|
|
液压泵电机功率 |
1.5 |
kw |
|
|
托板快速电机功率 |
3 |
kw |
|
|
进给电机功率 |
4.7 |
kw |
|
|
冷却泵电机功率 |
5.5 |
kw |
|
|
其它 |
|||
|
冷却系统额定压力 |
2.5 |
MPa |
|
|
冷却系统流量 |
300 |
L/min |
|
|
液压系统额定工作压力 |
6.3 |
MPa |
|
|
授油器承受轴向力 |
6.3 |
KN |
|
|
授油器对工件的顶紧力 |
20 |
KN |
|
